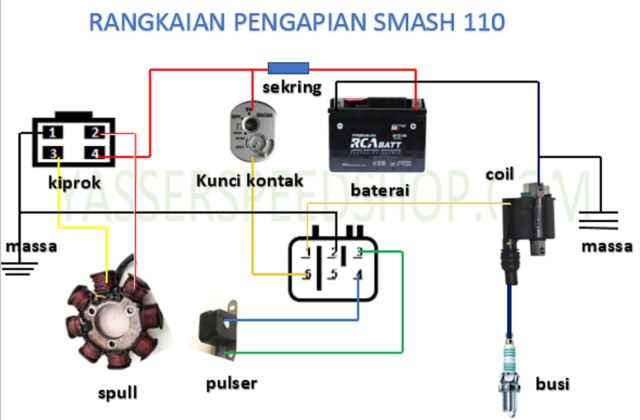

sebagian orang masih bingung dengan sistem pengapian.. langsung saja..sistem ac.. –> spul+pulser –>cdi –> koil –> busisistem dc –>pulser–>cdi–>koil –> busiPada motor sistem dc (hampir semua motor keluaran baru sudah dc) tidak lagi menggunakan spul pengapian.. karena pada sistem cdi dc arus mengambil dari aki/spul pengisian karena sudah dilengkapi inverter penaik tegangan dari aki yang 12v masuk inverter cdi keluaran jadi skitar 300-400volt.. makanya cdi dc harganya pasti lebih mahal daripada cdi ac.. contoh motor yg menganut tipe ac adalah rata2 2 tak dan 4tak model lama..2tak = sperti fizr, rc, rx series, ninja, dll..motor 4 tak yg menganut sistem ac.. grand, supra 100, revo100, tiger, vega lama/cripton, scorpio, dll. Nah rata2 spul pengapian ac jika sudah berumur sering rewel.. maka cra mudahnya jika ingin merubah ke sistem dc maka awalnya ukur dulu tonjolan pada pic up pulser magnet.. nah contoh pada gambar adalah supra ke shogun110. supra tonjolan pick up ukuran 11.5 mm.. shogun 14mm.. nah jika ingin lebih maksimal tonjolan pick up supra yg sebelah kiri.. ditambah las menjadi seukuran shogun 14mm-15mm… toleransi selisih pick up pulser menurut saya sampe dgn 5 mm.. misal supra pake cdi shogun pick up tidak dirubah = bisa.. tp resiko timing pengapian menjadi mundur.. (akselerasi kurang max).. nah selanjutnya tinggal merubah soket pngapian dan menambah kabel input arus cdi (+12v) ke jalur output kontak.. jalur spul pengapian standar supra tidak digunakan.. ckup di isolasi saja… mengapa tidak ambil langsung 12v dr aki? jelas saja.. jika ambil langsung dr aki.. ketika kontak sudah off.. motormu masih melaju .. hahaha ???? oke.. kl ada yg tanya tanya kurang srek.. lwt komen aja ya.. ???? salam ngegass ????
SUYANTO, S.T Suyanto Juni 30, 2023Mengenal jalur rangkaian sistem pengapian motor Yamaha RX king, Halo sobat mazyanto, setelah sekian lama vakum kali ini muncul kembali dengan pembahasan mengenai pengapian pada motor Yamaha RX king. Rangkaian sistem pengapian motor Yamaha RX king:Perlu diketahui bahwa pada CDI ini memiliki 5 jalur bagian kabel yang tujuannya berbeda-beda, diantaranya adalah:1. Untuk kabel yang berwarna hitam putih adalah adalah kabel kunci kontak atau kabel yang mengarah ke kunci kontak yang memiliki fungsi untuk memutuskan atau mematikan mesin. Bagaimana cukup simpel bukan rangkaian pada sistem pengapian RX king ini, jika kita sudah mengetahui alur dan fungsi dari jalur jalur tersebut maka tidak akan kesulitan saat kita mengalami masalah. BusiItulah penjelasan mengenai masalah rangkaian pengapian pada motor rx king, semoga sedikit informasi ini bisa membantu teman teman.
Rangkaian sistem pengapian yamaha rx king adalah sebuah sistem pengapian yang menggunakan arus ac pada pengapian rx king di lengkapi dengan spul cdi koil. Untuk lebih jelasnya bisa disimak diagram gambar berikut ,Rangkaian sistem pengapian ini untuk memudahkan kita menganalisa bisa dimulai dari CDI. Dimana CDI RX king ini terdapat 5 bagian kabel yang berbeda2 tujuannya ;_kabel merah hitam merupakan jalur dari CDI menuju spull pengapian_kabel merah putih adalah kabel CDI tersambung ke pulser yang terdapat di bak magnet berfungsi mengirim sinyal pengapian menuju CDI__kabel warna hitam adalah kabel ground atau massa. _kabel Oren merupakan kabel dari CDI menuju Coil untuk mengalirnya arus pengapian yang nantinya akan di naikkan tegangan arus nya oleh coil__Dan yang terakhir kabel hitam putih , kabel tersebut merupakan kabel yang mengarah ke kunci kontak , yang berguna untuk mematikan mesin,Gimana sudah mengerti kan sekarang , apabila sudah memahami jalurnya , saya kira tidak akan mengalami kesulitan saat kita dihadapkan masalah pengapian Yamaha RX king satu ini . Mungkin cukup sekian ulasan iniTerimakasih , semoga bermanfaatEditorYasser speed shop
